1.端子定義

1.1端子是由銅合金經過高速連續衝壓模或單工程模加工而成的產品，端子是連接器完成電連接功能的核心零件。

1.2一般由陽性接觸件和陰性接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接陽性接觸件為剛性零件。

1.3陽性接觸件一般由黃銅、磷青銅製成。陰性接觸件即插孔，是接觸對的關鍵零件，它依靠彈性結構在與插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸，完成連接。

2.端子形狀

2.1有圓柱形，方形，弧形，懸臂梁，分叉，分枝型，公母同體，鏟形，方針

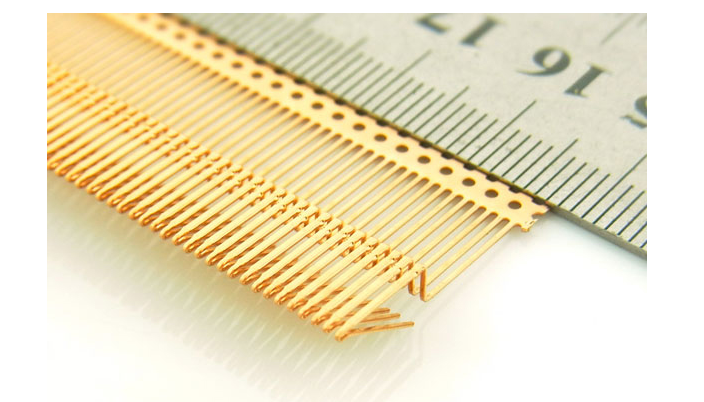

2.2參考圖片

3.端子的材料

3.1常用有磷銅、紫銅、青銅、黃銅、鈹銅，不鏽鋼等金屬

4.本公司技術特點

4.1開發多模穴端子：如DDR240P端子普通公司隻開發２X4為8支，而目前我司開發的為2X8為16支，並采用對插試式的模具結構.材料寬度從26.5mm減少到21.0mm可節省材料17.5%，速度從一般的500提升到650，可以充分為客戶節約材料及時間成本。


4.2開發小步距的端子：一般公司開發出的端子步距為1.0以上，但羞羞视频网页版開發的MINI-PCI步距是0.60mm.這樣可以節省許我材料，以及大大減少了最終成品的休積.這樣可以使產品體積越來越小精度越來越高。


4.3開發多方向送料的端子：一般公司開發出的端子隻能從一個方向送料節從左到右，但我司開發的HeaderPin端子從左到右和從前到後同時進行，衝後的端子便於鍍金，以前是全部鍍金，現在可改為接觸端部分鍍金，可以節省50%以上的鍍金成本，並且便於後繼的組裝，對裝配可以提高組裝效率20%左右。

4.4高速度衝壓：目前我司的衝壓速度可達1000次以上每分鍾，即16穴的模具一天可以生產12.5KK端子。

4.5端子的公差控製小：一般端子的公差在+/-0.10MM之內，有的要求公差效緊的控製在+/-0.04，但我司可做到+/-0.02MM.這種公差對模具的要求非常高。

4.6魚眼外形倒圓角：此種工序非常複雜，一般的公司沒法完成魚眼外形倒圓角，羞羞视频网页版采用電腦輔助設備編輯曲線用鏡麵放電加工，且表麵要求拋光Ra0.40，產品表麵圓弧度非常均勻.不會劃傷PCB板.對產品的使用非常有利。

4.7端子扭轉90度：在模具內使端子扭轉90度，此種結構非常複雜及很高的難度係數，羞羞视频网页版利用滑塊機構使端子沿著滑塊的運動方向成形90度，這種成形方式質量比較穩定。

4.8多次的複雜折彎成形：此種工序在連接器行業難度係數是非常高，羞羞视频网页版采用雙料條送到模具內利用機構實現一個端子連接到另一個端子上。

4.9衝切薄材料：一般的公司加工的材料厚度為0.15mm到0.50mm，但我司能加工最小厚度為0.08mm的材料，加工這種薄材料模具的加工精度等級要比平常的高一個等級.

4.10衝切較厚，較硬的材料：一般材料較厚較硬會很容易磨損衝子和刀口，所以羞羞视频网页版采用較好的模具鋼材，可以加工材料厚度為0.8以上的材料.

4.11好的斷麵光潔度：對連接器而言，接觸麵的光潔度越好就越有小的阻抗，表麵磨損就越小，產品越耐用，傳輸信號越穩定。羞羞视频网页版生產的端子表麵光亮帶，達到95%以上。

4.12衝子的寬度小於材料的厚度：當衝子的寬度小於一個材料厚度時，衝子非常容易折斷，這種情況下羞羞视频网页版有豐富的解決方案。

4.13端子毛邊控製小：一般端子毛邊控製在0.04MM之內，但我司生產的端子可管控在0.02之內，這樣在裝配時不會劃到塑膠和端子之間接觸時不會劃到鍍金麵，有利於導電的穩定性。

5.應用範圍

5.1資訊類產品

5.2汽車，摩托車

5.3航空航海領域

5.4電力核能

5.5電話，手機

5.6PC電腦

5.7醫療用品
